结构与电气原理

1、结构概述

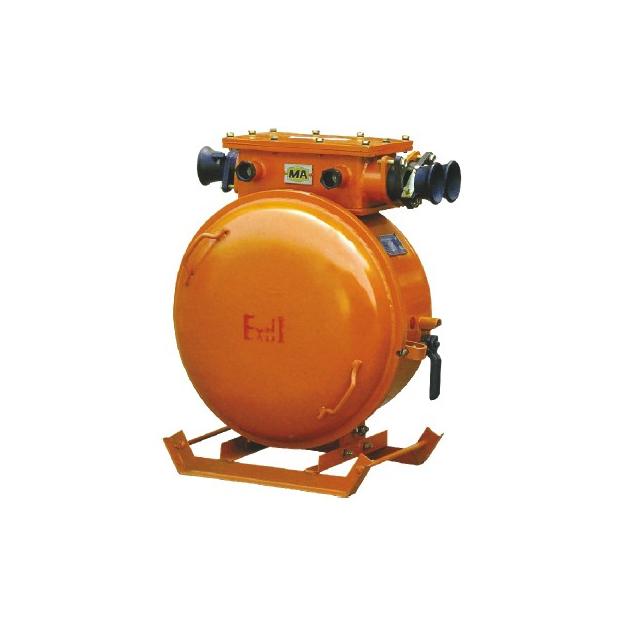

起动器由隔爆外壳和本体组成，壳体上部设有接线腔，X1、X2、X3，电源输入D1、D2、D3为负荷输出，接线腔内设有6个小接线柱，右边设有隔离换向开关的操作手柄用来换向和接通电源，盖子和操作手柄之间有机械联锁，当隔离向开关拔到断开位置时，主腔的盖子才可转动的开，外壳为圆形。

2、工作原理

CTSS拨到自动位置，再把扭子开关也拨到自动位置，9#线为水底线，8#线为低水位自保线，13#为水位控制线，当水位到达13#线时，起动器将自动起动抽水，当水位低于8#线时，将自动停止

CTSS拨到手动，再把扭子开关拨到手动，把接线腔的2和9#连接这样可以用起动按扭和停止按扭控制本台起动器，CTSS拨到手动位置时，它的故障点，已经自动短接，自动抽水功能失效（CTSS和扭子开关位置要一样方可使用）。

a、起动：按下起按扭QA，中间继电器闭合，真空接触器得电，接触器吸合，负载得电动行。

b、停止：按停止按扭TA，中间继电器失电，真空接触器断开，

c、保护器功能：当主线路出现短路、过载、短相时电子保护器3#和4#线故障线会断开，继电器失电，从而接触器断开。

d、漏电闭锁功能：当负载线路绝缘电阻低于规定时，保护器3#和4#线断开，起动器不能起动。漏电故障排除后方可起动。

产品名称：QBZ-200真空电磁起动器（自动抽水）

产品类别：电工电气/低压电器/起动器
